CCNA-STP-SWITCHING #11



SPANNING TREE PROTOCOL



         Ketika menggunakan lebih dari 1 link atau disebut redudancy, Disarankan menggunakan STP (Spanning Tree Protocol). agar tidak terjadi yang namanya looping, Di perangkat cisco catalyst STP secara default diseting aktif. STP merupakan open standart

    CARA KERJA STP :

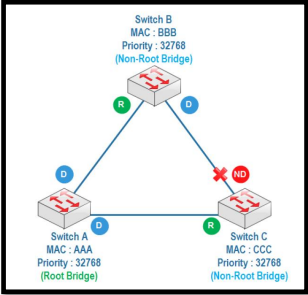

Ketika STP aktif, masing-masing switch akan mengirimkan frame khusus satu sama lain yang disebut Bridge Protocol Data Unit (BPDU). Switch dengan bridge id terendah akan menjadi root bridge. Lalu cara menentukan Bridge id = priority + MAC address. Dalam satu LAN hanya ada satu switch sebagai root bridge dan switch lain menjadi non-root bridge. Default priority adalah 32768 dan bisa diubah. Root port adalah path yang paling dekat dengan root bridge. Untuk setiap nonroot bridge hanya punya 1 root port.Designated port adalah port yang forward dan non designated port adalah port yang blocking. Untuk root bridge semua portnya adalah designated port. Switch dengan priority terendah, salah satu portnya akan menjadi non - designated port atau port blocking. Jika priority sama maka akan dilihat MAC address terendah.

    TIPS : cara menghitung MAC address dengan melihat alphabetnya A-F (paling kecil akan menjadi Root bridge). dan jika alphabet sama maka dilihat dari nomor.
