REVISION
VTP Revision Number adalah jumlah yang akan berubah ketika kita melakukan perubahan, seperti menghapus vlan atau menambah vlan dan lain lain.

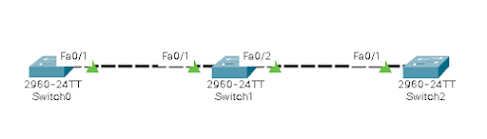

Berikut adalah contoh Gambar dari topologi VTP Rebision Number :
Dan berikut adalah cara mengkonfigurasinya :
(LAB INI ADALAH KELANJUTAN DARI LAB SEBELUMNYA (VTP) JADI KITA HARUS MEMBUAT VTP TERLEBIH DAHULU)
STEP-1 : MENGECHECK REVISION DISERVER SEBELUM MEMBUAT VLAN (switch)
Switch(config)#do show vtp status
Feature VLAN :
--------------
VTP Operating Mode : Server
Maximum VLANs supported locally : 255
Number of existing VLANs : 6
Configuration Revision : 0
MD5 digest : 0x0E 0x23 0x0B 0x0D 0x30 0x45 0xE0 0x66
NOTE : di topologi VTP diatas saya belum membuat VLAN jadi configuration revision tetap 0 karena revision number hanya dapat berubah jika ada perubahan seperti menghapus vlan atau menambah vlan dan lain lain.
STEP-2 : MEMBUAT VLAN 11 (switch)
Switch(config)#vlan 11
Switch(config)#do sh vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gig0/1
Gig0/2
11 VLAN0011 active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch(config)#
STEP-3 : MENGECHECK REVISION DISERVER SETELAH MEMBUAT VLAN (switch)
Switch(config)#do show vtp status
Feature VLAN :
--------------
VTP Operating Mode : Server
Maximum VLANs supported locally : 255
Number of existing VLANs : 6
Configuration Revision : 1
MD5 digest : 0x0E 0x23 0x0B 0x0D 0x30 0x45 0xE0 0x66
NOTE : seperti yang bisa kita lihat Configuration revision nya berubah menjadi 1 karena terjadi perubahan di VTP nya.
