CCNA--DHCP RELAY-DHCP#24



DHCP RELAY



        DHCP RELAY adalah sebuah metode untuk distribusi IP Address ke perangkat client dengan memanfaatkan DHCP server yang terpusat pada router lain atau server. Sehingga bisa dikatakan router yang menjadi DHCP relay hanya meneruskan 'DHCP Request' dari perangkat client ke DHCP server. Hal ini sangat membantu jika perangkat - perangkat client tidak berada dalam satu network dengan DHCP Server.

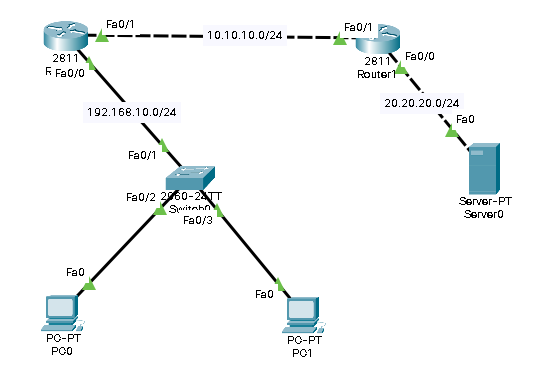

        Topologi diatas mirip dengan ACL namun yang membedakan PC ipnya DHCP. Kita akan membuat DHCP di server karena server juga bisa memberi IP dhcp .

    STEP-1 :  MEMBUAT TRUNK (switch)

Switch(config)#int fa 0/1

Switch(config-if)#switchport mode trunk

    STEP-2 :   MENGAKTIFKAN INTERFACE ROUTER(switch)

    R-1

Router(config)#int fa 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shutdown

Router(config-if)#ex

Router(config)#int fa 0/1

Router(config-if)#ip address 10.10.10.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#ex

    R-2

Router(config)#int fa 0/0

Router(config-if)#ip address 20.20.20.1 255.255.255.0

Router(config-if)# no shutdown

Router(config-if)#ex

Router(config)#int fa 0/1

Router(config-if)#ip address 10.10.10.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#ex

Router(config)#

    STEP-3 :  MELAKUKAN OSPF ROUTE (router)

    R-0

Router(config)#route ospf 10

Router(config-router)#network 10.10.10.0  0.0.0.255 area 0

Router(config-router)#network 192.168.10.0  0.0.0.255 area 0

Router(config-router)#ex

    R-1

Router(config)#route ospf 10

Router(config-router)#network 10.10.10.0  0.0.0.255 area 0

Router(config-router)#network 20.20.20.0  0.0.0.255 area 0

Router(config-router)#ex

    STEP-4 :  MEMBUAT DHCP RELAY (server)

    STEP-5 :  MEMBUAT IP HELPER (router)

Router(config-if)#ip helper-address 20.20.20.2

    NOTE : Kita membuat IP helper di Router yang paling dekat dengan Client

    STEP-6 :  MENERIMA IP DYNAMIC (PC)
